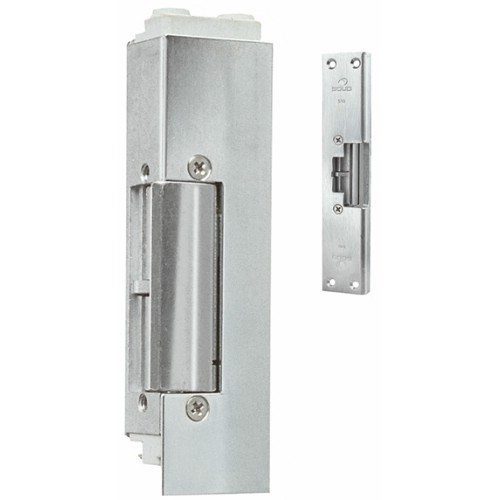

Elslutbleck enkla SOLID
14, 24, 514, 114, 5114

Användningsområde

Enkla elslutbleck för dörrar med lägre säkerhetskrav. Produkterna är väl lämpade för intern låsning inom handel, kontor och industri, där funktion, driftsäkerhet och effektiv passagekontroll är viktiga.

Funktion

Elslutblecken finns i två huvudutföranden:

• Rättvänd funktion (14, 24, 514): Låst vid spänningsbortfall.
• Omvänd funktion (114, 5114): Olåst vid spänningsbortfall.

Egenskaper

• Vridfall i stål och låshus i robust zinklegering.
• Används i kombination med enkel- eller dubbelfallås.
• Brythållfasthet på 4 kN (400 kg).
• Kan levereras med mikrobrytare för förbättrad kontroll och övervakning.
• Viktigt: Enkla elslutbleck får aldrig användas i brandcellsavskiljande dörrar.

Rättvänd funktion (14, 24, 514)

• Låst vid spänningsbortfall.
• Brythållfasthet: 4 kN (400 kg).
• Kan erhållas med mikrobrytare och låskolvskontakt för modell 514.

Omvänd funktion (114, 5114)

• Olåst vid spänningsbortfall.
• Brythållfasthet: 4 kN (400 kg).
• Kan erhållas med mikrobrytare och låskolvskontakt för modell 5114.

Tekniska data

• Elslutblecken ska alltid anslutas till likspänning.
• Skyddsdiod, exempelvis 1N4004, ska monteras så nära elslutbleckets spole som möjligt.
• Skyddsdioden bidrar till att skydda ansluten styrutrustning, såsom kodlås och kortläsare, mot transienter.
• 12 VDC ±10 %: 190 mA.
• 24 VDC ±10 %: 110 mA.
• Mikrobrytare: enpoligt växlande.
• Maximal belastning för mikrobrytare: 30 VDC, 1 A.
